[SQLP] 과목 2. SQL 기본 및 활용 - (3) SQL 최적화 기본 원리

Part 1. 옵티마이저와 실행계획

1. 옵티마이저

 - 실행 계획 : 최적의 실행 방법

 - 사용자가 질의한 SQL 문에 대해 최적의 실행 방법을 결정하는 역할

 - 다양한 실행 방법들 중에서 최적의 실행 방법을 결정함

 - 질의의 수행 속도에 영향을 미침

 - 수행해보지 않고 결정해야 함

 - 현재는 대부분 비용기반 옵티마이저만 제공

가. 규칙기반 옵티마이저

 - 규칙(우선 순위)을 가지고 실행 계획을 생성

 - 참조하는 정보 : 인덱스 유무, 연산자 종류, 객체 종류 등

 - 15가지 규칙을 기반으로, 우선순위가 높은 순서대로 수행

순위	액세스 기법	설명
1	Single row by rowid	rowid를 통해서 테이블의 하나의 행 엑세스
2	Single row by cluster join
3	Single row by hash cluster key with unique or primary key
4	Single row by unique or primary key	유일 인덱스를 통해서 하나의 행 액세스
5	Cluster join
6	Hash cluster key
7	Indexed cluster key
8	Composite index	복합 인덱스에 동등 조건(=)으로 검색
9	Single column index	단일 컬럼 인덱스에 = 조건으로 검색
10	Bounded range search on indexed columns	인덱스가 생성되어 있는 컬럼에 양쪽 범위를 한정하는 형태로 검색
11	Unbounded range search on indexed columns	인덱스가 생성되어 있는 컬럼에 한쪽 범위만 한정하는 형태로 검색
12	Sort merge join
13	MAX or MIN of indexed column
14	ORDER BY on indexed column
15	Full table scan	전체 테이블 액세스

 - Join 시, join column 에 대한 index 유무가 중요함

Join 기법	A 테이블	B 테이블	설명
Sort Merge Join	index 있음	index 있음	우선순위대로 결정
	index 있음	index 없음	B 테이블 ← A 테이블 JOIN (index 가 없는 테이블이 선행 테이블)
	index 없음	index 있음	A 테이블 ← B 테이블 JOIN (index 가 없는 테이블이 선행 테이블)
NL Join	index 없음	index 없음	FROM 절 뒤에 나열된 테이블을 선행 테이블로 선택 (우선순위가 동일하다면, 뒤에서부터 역순으로 선행 테이블 선택)

나. 비용기반 옵티마이저

 - 필요한 비용이 가장 적은 실행계획을 선택

 - 테이블, 인덱스 ,컬럼 등 다양한 객체 통계정보, 시스템 통계정보 등을 이용함 → 정확한 통계정보 유지 필요

비용 이란?
- SQL문을 처리하기 위해 예상되는 소요시간, 자원 사용량

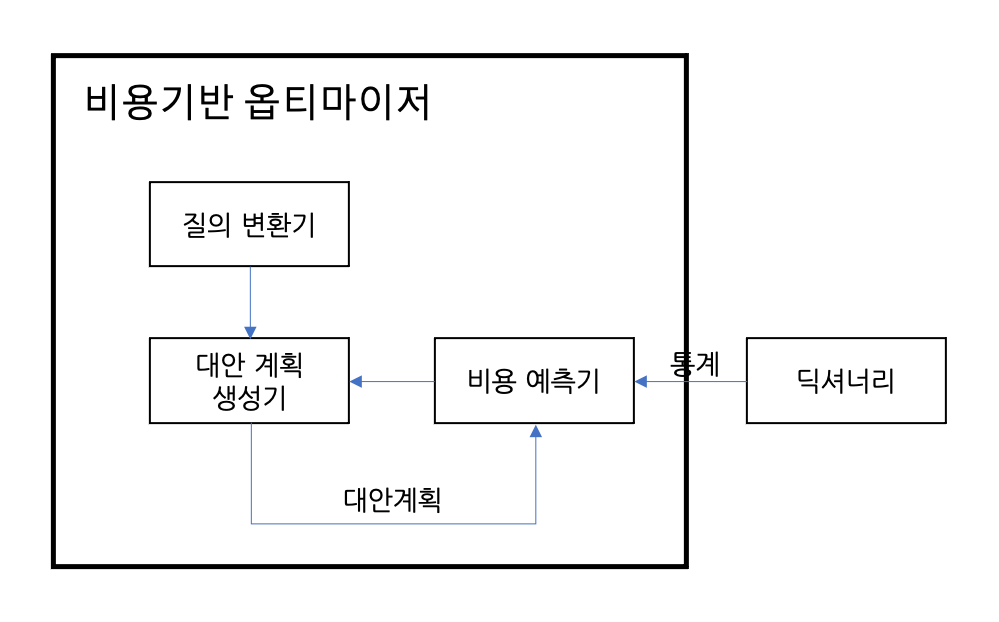

 - 비용기반 옵티마이저 구성 요소

모듈	설명
질의 변환기	사용자가 작성한 SQL 문을 처리하기 용이한 형태로 변환
대안 계획 생성기	동일한 결과를 내는 다양한 대안 계획을 생성 (연산의 적용 순서 변경, 연산 방법 변경, 조인순서 변경 등)
비용 예측기	대안 계획의 비용을 예측 (연산의 중간 집합 크기, 결과 집합 크기, 분포도 등 예측이 정확해야 함)

 - 실행계획의 예측 및 제어가 어려움

2. 실행계획

 - SQL 에서 요구한 사항을 처리하기 위한 절차와 방법

 - 어떤 순서로 어떻게 실행할 지를 결정하는 작업

 - 구성 요소

요소	설명
조인 순서	조인작업을 수행할 때 참조하는 테이블의 순서, n! 개 만큼 존재
조인 기법	두 개의 테이블을 조인할 때 사용할 수 있는 방법 (NL Join, Hash Join, Sort Merge Join 등)
액세스 기법	하나의 테이블을 액세스할 때 사용할 수 있는 방법 (Index Scan, Full Table Scan 등)
최적화 정보	예상되는 비용 사항을 표시한 것, 옵티마이저가 계산한 예상치  - Cost : 상대적인 비용  - Card(inality) : 주어진 조건을 만족한 결과집합 건수  - Bytes : 결과 집합이 차지하는 메모리 양
연산	여러 가지 조작을 통해서 원하는 결과를 얻어내는 일련의 작업 (Join, Scan, 필터, 정렬, 집계 뷰 등)

3. SQL 처리 흐름도

 - SQL의 내부적인 처리 절차를 시각적으로 표현한 도표

 - 실행계획을 시각화한 것

 - 일량을 함께 표시할 수 있음



Part 2. 인덱스 기본

1. 인덱스 특징과 종류

 - 원하는 데이터를 쉽게 찾을 수 있도록 도움

 - 테이블을 기반으로 선택적으로 생성할 수 있는 구조

 - 검색 성능 최적화를 위함

 - DML 작업은 테이블과 함께 인덱스도 변경해야 하므로 느려질 수 있음

가. 트리 기반 인덱스

 - B-Tree Index

 - Branch Block 과 Leaf Block 으로 구성

Block	설명
Branch Block	- Root Block : 가장 상위에 있는 블록 - 분기를 목적으로 하는 블록 - 다음 단계의 블록을 가리키는 포인터를 가짐
Leaf Block	- 가장 아래 단계에 존재하는 블록 - 인덱스를 구성하는 컬럼의 데이터와 해당 데이터를 가지고 있는 행의 위치를 가리키는 레코드 식별자로 구성 - 컬럼의 값으로 정렬 - 값이 동일한 경우, 레코드 식별자 순서로 저장 - 양방향 링크를 가지고 있음 (오름차순, 내림차순 검색을 쉽게 함)

 - 일치검색, 범위검색 모두에 적합

 - 동일 컬럼으로 구성된 인덱스를 중복 생성 불가, 단, 순서가 다르면 가능

 - 검색 과정

    1) 찾을 값 ≤ Branch Block 가장 왼쪽 값 → 왼쪽 포인터로 이동

    2) Branch Block 왼쪽 값 < 찾을 값 ≤ Branch Block 가운데 값 → 가운데 포인터로 이동

    3) Branch Block 가장 오른쪽 값 < 찾을 값 → 오른쪽 포인터로 이동

나. SQL Server 의 클러스터형 인덱스

 - 저장 구조에 따라 클러스터형 인덱스, 비클러스터형 인덱스로 나뉨

 - 클러스터형 인덱스 특징

    1) 인덱스 리프 페이지 = 데이터 페이지

        • 테이블 탐색에 필요한 레코드 식별자가 리프 페이지에 없음

        • 인덱스 키 컬럼, 나머지 컬럼을 리프페이지에 같이 저장하므로 테이블에 랜덤 액세스 할 필요 없음

        • 해당 테이블의 모든 컬럼 값을 바로 얻을 수 있음

    2) 리프 페이지의 모든 데이터(Row)는 인덱스 키 컬럼 순으로 물리적으로 정렬되어 저장

        • 물리적으로 한 가지 순서로만 정렬될 수 있음

        • 테이블 당 1개만 생성 가능

2. 전체 테이블 스캔과 인덱스 스캔

가. 전체 테이블 스캔

 - 테이블에 존재하는 모든 데이터를 읽어서 필요한 결과 추출

 - Oracle : 테이블의 고수위 마크(High Water Mark) 아래의 모든 블록을 읽음

 - HWM : 테이블에 데이터가 쓰여졌던 블록 상의 최상위 위치 (현재는 데이터가 없을 수 있음)

 - 모든 결과를 찾을 때까지 오래 걸릴 수 있음

전체 스캔을 하는 이유?
- SQL 문에 조건이 없는 경우
- SQL 문의 조건에 인덱스가 존재하지 않는 경우
- 옵티마이저의 취사 선택
- 병렬처리 또는 힌트를 사용한 경우 등

나. 인덱스 스캔

 - 인덱스를 구성하는 컬럼의 값을 기반으로 데이터를 추출

 - 인덱스에 존재하지 않는 컬럼의 값이 필요한 경우, 현재 읽은 레코드 식별자를 이용하여 테이블 액세스

 - 인덱스를 경유하기 때문에 결과도 정렬되어 반환됨

스캔 방법	설명
인덱스 유일 스캔	Unique Index 를 사용하여 단 하나의 데이터 추출, = 로 주어진 경우
인덱스 범위 스캔	한 건 이상의 데이터를 추출 (비유일 인덱스 사용)
인덱스 역순 범위 스캔	인덱스의 리프 블록의 양방향 링크를 이용하여 내림차순으로 데이터를 읽는 방식 (최대, 최소값 찾기)

 - 인덱스 전체스캔, 인덱스 고속 전체 스캔, 인덱스 스킵 스캔 등



Part 3. 조인 수행 원리

 - 두 개 이상의 테이블을 하나의 집합으로 만드는 연산

 - 여러 개의 테이블이 조인 되더라도 동시에 수행되지 않음

1. NL Join

 - 중첩된 반복문과 유사한 방식으로 조인 수행

 - 랜덤 액세스 방식

FOR 선행 테이블 읽음 → 외부 테이블
    FOR 후행 테이블 읽음 → 내부 테이블

 - 행의 수가 적은 테이블을 조인 순서상 선행 테이블로 선택하는 것이 유리

NL Join 작업 방법?
- 선행 테이블에서 조건에 해당하는 행 찾음
- 후행 테이블에서 조인 수행 (조인 키 기준)
- 1번에서 찾은 행의 수 만큼 반복

 - 추출버퍼 : SQL 문의 실행 결과를 보관하는 버퍼

 - 성공하면 바로 조인 결과를 사용자에게 보여줄 수 있음

2. Sort Merge Join

 - 데이터를 정렬하여 조인 수행

 - 스캔 방식

 - 넓은 범위의 데이터를 처리할 때 이용

 - 정렬할 데이터가 많은 경우, 임시영역을 사용하기 때문에 성능이 떨어질 수 있음

 - 비동등 조인에 대해서도 조인 작업이 가능

 - 조인 컬럼의 인덱스가 존재하지 않을 경우에도 사용할 수 있음

 - 일반적으로 대량의 조인은 Hash Join 이 유리

Sort Merge Join 작업 방법?
- 선행 테이블에서 조건에 해당하는 행 찾음
- 선행 테이블에서 정렬 작업 수행 (조인 키 기준)
- 조건을 만족하는 선행 테이블의 모든 행에 대해 1~2 반복
- 후행 테이블에서 조건에 해당하는 행 찾음
- 후행 테이블에서 정렬 작업 수행 (조인 키 기준)
- 조건을 만족하는 후행 테이블의 모든 행에 대해 4~5 반복
- 조인 수행 후 추출버퍼에 넣음

3. Hash Join

 - 해싱 기법을 이용하여 조인 수행

 - 서로 동일한 해시 값을 갖는 것들 사이에서 실제 값이 같은지 비교

 - NL Join 의 랜덤 액세스 문제 + Sort Merge Join 의 정렬 작업 부담 해결을 위해 사용

 - 조인 컬럼의 인덱스가 존재하지 않은 경우에도 사용 가능

 - 동등 조인에서만 사용할 수 있음

 - 결과 행의 수가 적은 테이블을 선행 테이블로 사용하는 것이 유리

Hash Join 작업 방법?
- 선행 테이블에서 조건에 해당하는 행 찾음
- 선행 테이블의 조인키를 기준으로 해시 테이블 생성
- 조건을 만족하는 선행 테이블의 모든 행에 대해 1~2 반복
- 후행 테이블에서 조건에 해당하는 행 찾음
- 후행 테이블의 조인키를 기준으로 버킷을 찾음 (join 될 때 데이터를 찾음)
- 조인 성공 시 추출버퍼에 넣음
- 조건을 만족하는 후행 테이블의 모든 행에 대해 4~6 반복
